Isolation électrique
L’isolation électrique est un moyen de sécuriser et de fiabiliser vos équipements électriques : générateurs, moteurs haute tension, transformateurs, armoires électriques et disjoncteurs haute tension ainsi que les systèmes HVDC et les nouvelles technologies hydrogène et électrique… Autant d’équipements pour lesquels Isola Composite est votre partenaire.
Forts d’une expérience éprouvée depuis plus de 40 ans, nous produisons les stratifiés composites techniquement adaptés pour mettre en sécurité vos équipements en fiabilisant vos systèmes et donc votre réputation sur le marché.
Compatibles avec vos systèmes et vos exigences standards ou spécifiques, l’expertise de nos départements Recherche et Développement ainsi que notre laboratoire de tribologie nous permet de répondre à chacune de vos caractéristiques techniques et de réaliser in situ les inspections techniques.
Nous attachons un soin tout particulier à établir une proximité et un partenariat avec vos services techniques.
Une collaboration technique étroite est la clef de notre succès à vos côtés.
Quelles sont les différentes solutions d’isolation électrique
par Isola Composite ?
Il existe différents moyens pour mettre en place une isolation électrique efficace, chacun avec son utilisation propre. Avec Isola Composite, les propositions techniques sont nombreuses et basées sur des combinaisons techniques variées.
Isola Composite est aujourd’hui un des principaux Leader mondial dans le domaine de l’isolation électrique. Nous avons su nous bâtir une solide expérience dans la conception et la fabrication d’isolants électriques de qualité.
Nous réalisons des pièces isolantes pour différentes utilisations dans le domaines :
| Générateurs et Moteurs Haute tension | Composition et commentaire | |
|---|---|---|
| Excitateur | Pièces de calage | Différentes compositions Classe 180°C usinées suivant plan |
| Rotors | U&L isolation d'encoche | Verre et Nomex, epoxy, Class 180°C |
| L Clubfoot | Talon de 3 à 12mm, verre, Nomex, Teflon et epoxy | |
| Packers de fond d'encoche | Combinaisons de verre et nomex. Possible en grandes longueurs | |
| Isolation entre cuivre | Prepreg type Delbond | |

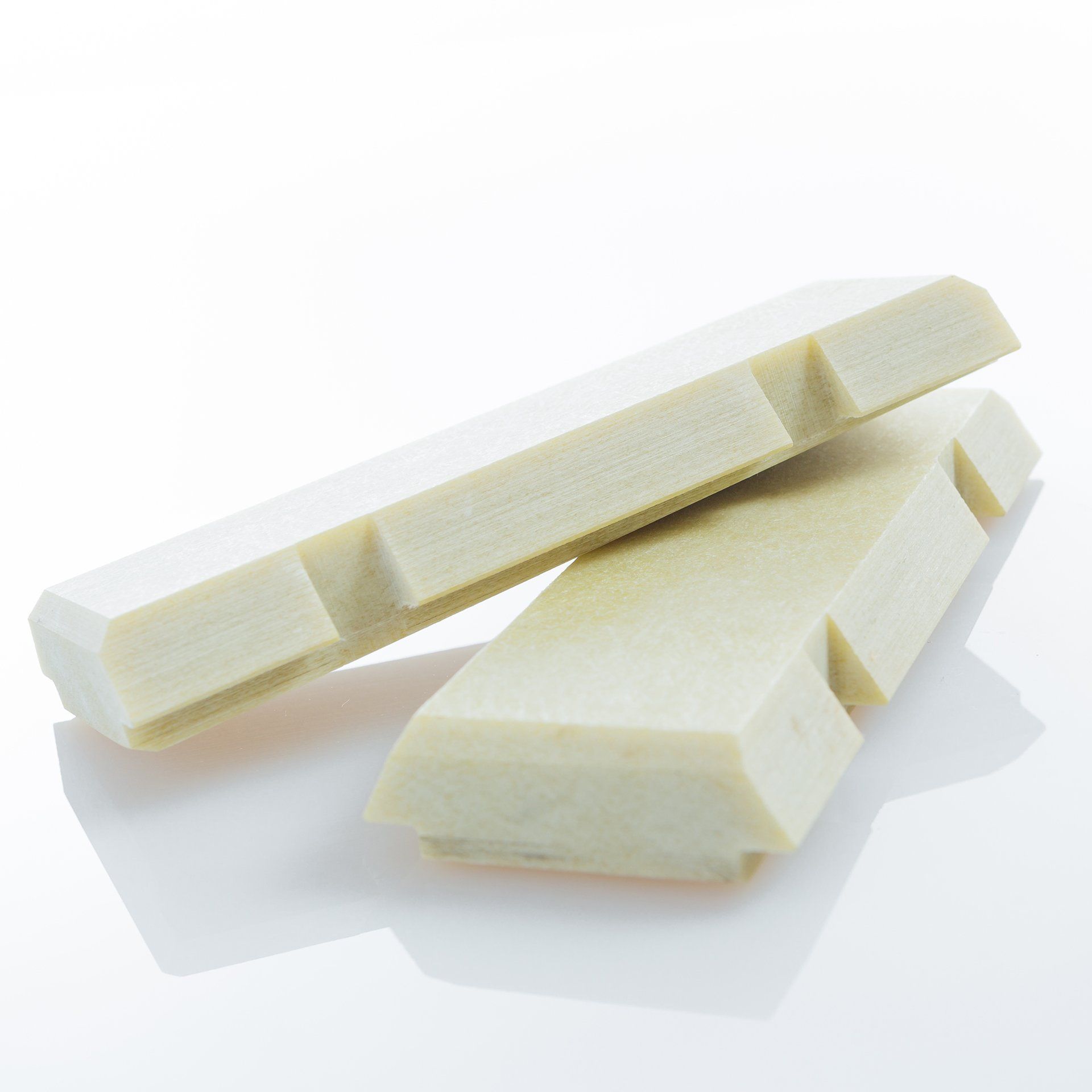

| Stators | Câles d'encoches | Delmat® Epoxy, Vetronite suivant plan |
| Packers | Isolants ou conducteurs. Possible en grandes longueurs | |
| Pièces de calage | Différentes compositions Classe 180°C usinées suivant plan | |
| Système de fixation | Tiges filetées | |
| Arbres central | Tubes isolants usinés |
| Générateurs hydro/turbo, nucléaires, moteurs haute tension traction, générateurs diesel | Composition et commentaire | |
|---|---|---|
| Excitateur | Pièces de calage et d’isolation | Delmat et Silirite - classe 180°C usinées suivant plans |
| Rotors | Pièces de forme U&L isolation d’encoche | Verre et Nomex - classe 180°C |
| Pièces de forme L Clubfoot (talon) | Talon de 3 à 12mm - verre, Nomex, Téflon et époxy | |
| Packers de fond d’encoche ou entre cuivres | Combinaison de verre et Nomex - Possible en grandes longueurs | |
| Isolation semi polymérisée entre cuivres | Prepreg type Delbond | |
| Calage entre cuivre | Delmat®, Polybrite - usiné suivant plans | |
| Stators | Câle d’encoches | Delmat® Epoxy, Silirite suivant plans |
| Packers de fond d’encoche ou entre cuivres | Isolants ou conducteurs - possibles en grandes longueurs | |
| Pièces de calage | Delmat® et Silirite - classe 210, 180 ou 155°C usinées suivant plans | |
| Système de fixation | Barres rondes ou tiges filetées | |
| Arbres centraux | Tubes isolants usinés |
- des générateurs de tout type de puissance avec notamment des profils U & L pour les encoches de rotors, isolations d’encoche, des séparateurs et des renforts mécaniques de conducteurs,
- des moteurs à haute tension pour lesquels nous réalisons des clavettes de fermeture des stators ou des des pièces d’isolation des encoches de rotor,
| Transformateurs secs et Disjoncteurs Haute Tension | |
|---|---|
| Peignes, renforts et supports | Delmat® Polyester UP GM |
| Séparateurs entre phases | Delmat® Polyester UP GM |
| Bras de levée | Delmat® epoxy ou Delmat polyester renforcés verre |
| Cylindres | Delmat® Polyester 68160 flexible ou tubes verre |
| Tiges filetées | Delglas 68835 et ses écrous |

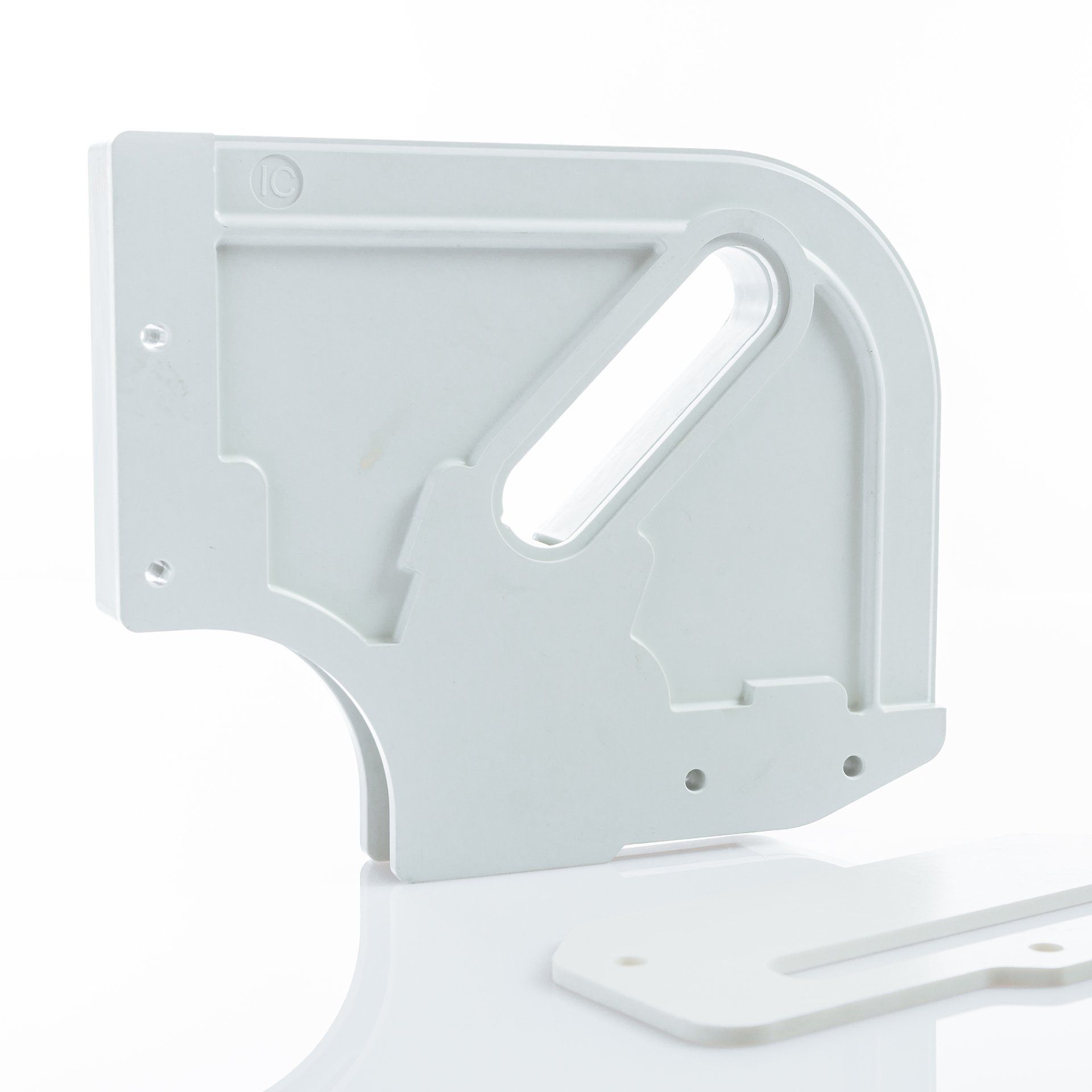

| Plateaux de maintien | Delmat® Polyester ou Epoxy usinés suivant plan |
| Busbar | Delmat® Polyester UP GM |
| Transformateurs secs et disjoncteurs haute tension | |
|---|---|
| Peignes, renforts et supports | Delmat® Polyester UP GM de différentes caractéristiques |
| Séparateurs entre phases | Delmat® Polyester UP GM de différentes caractéristiques |
| Bras de levée | Delmat® Epoxyde ou Delmat Polyester renforcé verre, avec ou sans vernis |
| Cylindres | Delmat® Polyester 68160 flexible ou tubes verre |
| Tiges filetées | Delglas 68835 et ses écrous |
| Plateaux de maintien | Delmat® Polyester ou Epoxyde usinés suivant plans |
| Barreaux isolants de maintien | Delmat® Polyester UP GM de différentes caractéristiques |
- des transformateurs sec haute tension avec la fabrication de tiges filetées composites, de séparateurs et de peignes entre cuivre,
- de disjoncteurs et d’armoires électriques haute tension avec la conception et la réalisation d’arbres de contrôle.
Pour les autres secteurs spécifiques HVDC et nouvelles énergies, veuillez nous consulter
nous consulter.
Les avantages des matériaux composites
dans l'isolation électrique
Les matériaux composites présentent de nombreux avantages dans la sécurité et la performance de vos équipements ainsi que dans leur durabilité.
Hautes performances
Il s’agit de matériaux dits “hautes performances” qui présentent une très haute résistance à la conductivité. Ils sont également très résistants aux chocs et sont transparents aux ondes électromagnétiques.
Adaptibilité
Ils sont étudiés pour une usinabilité aisée et sont donc plus adaptables aux design de vos machines.
Bilans écologiques favorables
Nos matériaux composites présentent des bilans écologiques très favorables. Ils demandent peu de ressources primaires pour leur réalisation, et ne sont toxiques ni pour l’environnement ni pour l’homme. Ils sont également durables et recyclables.
Économies d'énergie
Ils constituent une solution peu coûteuse dans l’ensemble de vos équipements et font en plus réaliser des économies d’énergies non négligeables. Choisissez la sécurité et la qualité de matériaux de source sûre pour un retour sur investissement certain !
